5/25/2011

ガラクタレンズ購入、分解して掃除

ヨドバシカメラでかごに入ったガラクタ品コーナーで偶然見つけたM42レンズ。欲しかった300mm近い望遠レンズ、でも覗いてみるとひどい汚れ。ま、分解して掃除すればいいか、と衝動買い。で、分解して掃除してみました。

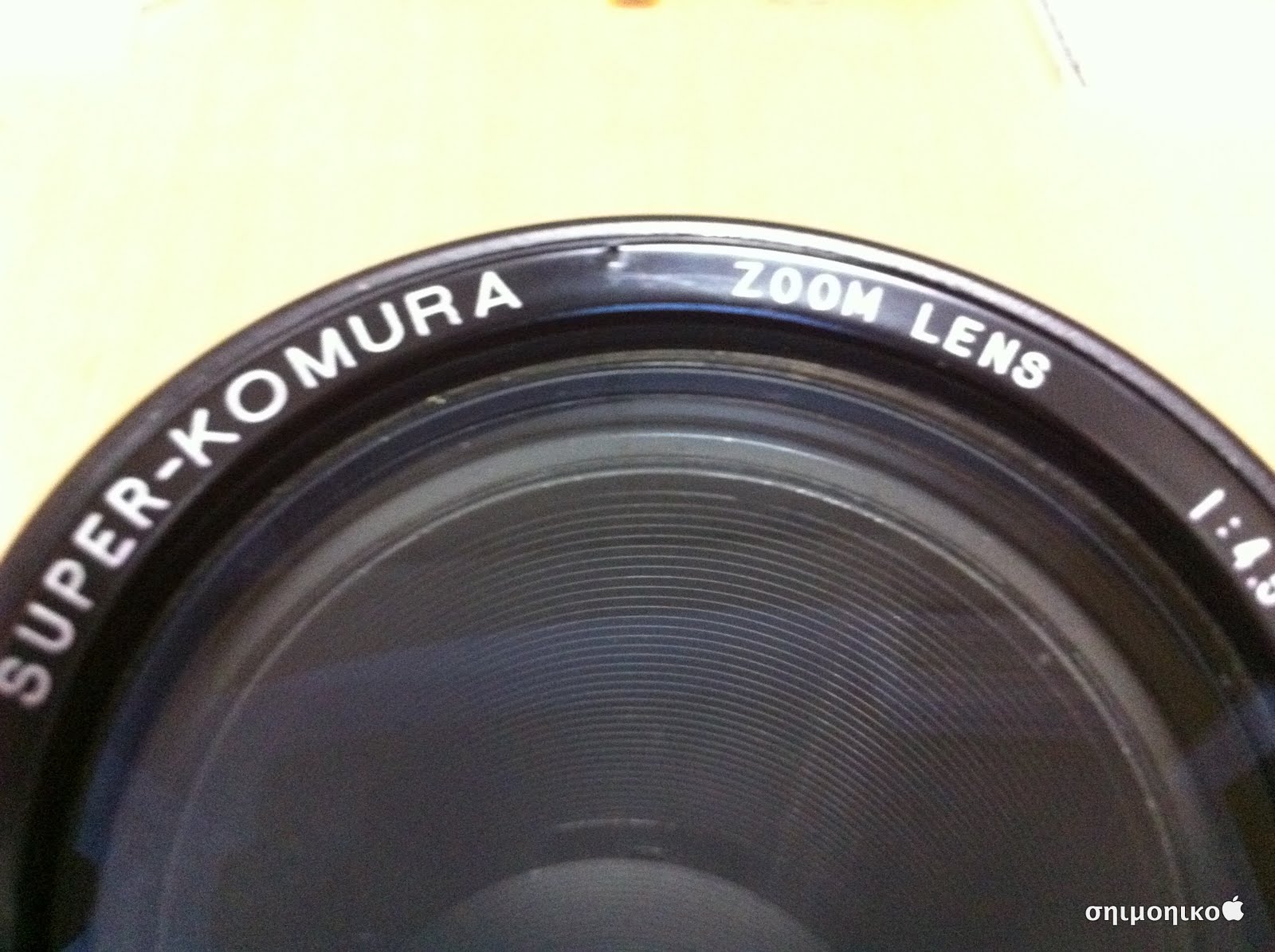

SUPER-KOMURA UNI AUTO 90-250mm F4.5 No.83230

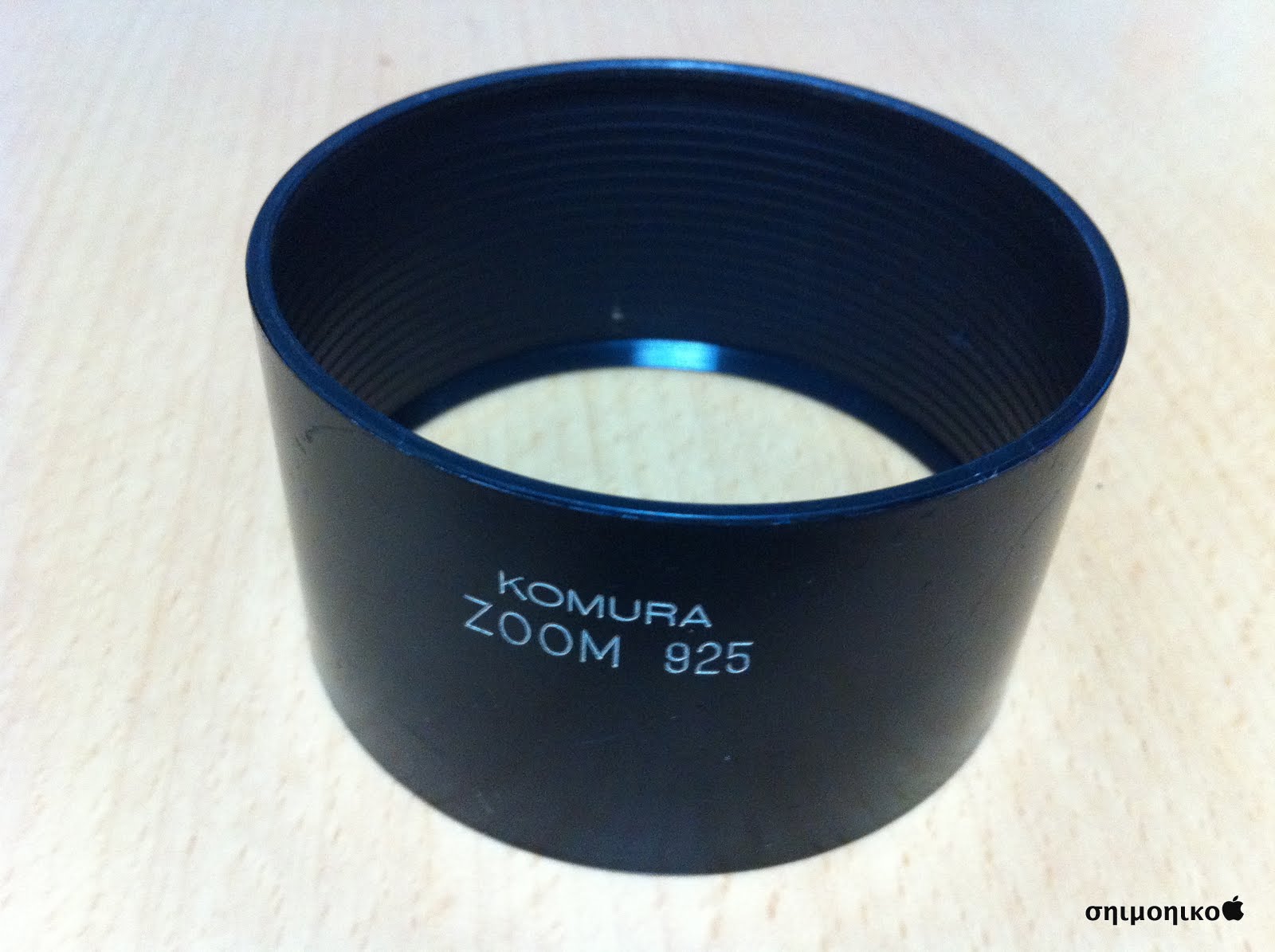

1. まずは、フードが邪魔になりそうだったので取り外しておく。くるくるっと回せば簡単に外せます。

2. 前から外します。まずはこのわっか。わっかの2カ所に小さなみぞ、というか引っ掛けるところがあるのでそこ2つにマイナスドライバーか何かを引っ掛けて"Turn left heading 270."位のノリで回します。ガラスを傷つけないように気をつけて。

外したのがこれ。

そうすると前面ガラスとスペーサーともう一つ薄いのまで外れます。

3. ズームで動く内側レンズを外します。上の2番で外したのと同じ要領でリングをくるくるっと。ここではリングを直接押さえてまわせばOK。

外したのがコレ。

そうするとさらに2枚レンズが外れます。

4. 次は反対側から攻めます。一番中心側のわっかを外します。これも指で押さえてくるくるっと"Turn left heading 270."してください。

外れたのがこれ。

同じようにレンズとスペーサーともう一枚レンズが外れます。

5. 次は絞りをオートとマニュアルで切り替えるやつ、を外します。真ん中に見えるポッチを押しながら回せば取れます。

これが取れます。

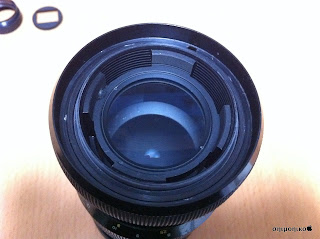

6. 次。また真ん中のわっかを外します。半時計回りにくるくると。

これ。

7. 四角い枠のやつを外します。内側に指を入れて少しずつ引っぱり出せばOK。
なぜか縦写真になっちゃった

これが取れました。

8. 何となく、やれることがなくなってしまった気がしましたが、この長いレンズ、真ん中ら辺から外れそうな気がしたのでねじってみました。

ここから取れました。

9. 前側。また引っ掛けるみぞがあるのでマイナスドライバーを引っ掛けて、例によって"Turn left heading 270."

わっか。

レンズが1枚取れて、これで前玉レンズはすべて取れました。

10. 後側、絞りが見えます。前の持ち主も開けたんでしょうか。引っ掛けた跡があります。

ぐいっと回すとこんな感じで取れました。どうやら、1枚のレンズのようなのでこれでOK。

絞り付近に1枚、結構内側にありますがこれ以上はどうしても外せず。全部並べてみました。レンズは全部で9枚でした。

11. 台所用中性洗剤でレンズを洗います。傷が怖いので、手で洗います。

12. レンズ拭きできれいに磨きます。

13. 埃に気をつけて、外したのと逆の手順でくっつけていくだけ。

14. 完成です!

多少ほこりは入りましたが、まぁ分解したんだから仕方ないかなと。それよりも汚れがかなりきれいに取れたのでOKとしましょう。
撮影が楽しみだ〜
